一、圆顶阀简介：

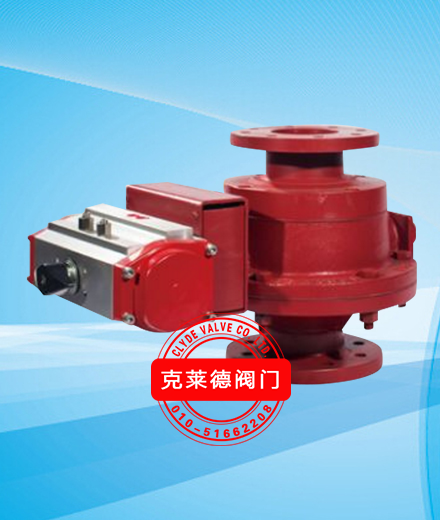

圆顶阀DN100 P38571D-00专门用于气力输送系统，同时也可以作为独立的产品提供给客户。在工业中的应用领域包括电力、食品、医药、化工、塑料、矿山、钢铁等行业。常用的输送物料有：研磨料，颗粒，粉末，灰，化学品，矿石，煤炭，易碎品等。
圆顶阀DN100 P38571D-00主要配置：角行程气缸DN100 A4714，限位开关A1011，阀体 DN100 CP26048B-00，圆顶DN100 CP1165C-00，传动轴DN100 CP11714E-00，组合式轴承DN100 P3884E-00，V型防尘圈￠50 DN100 M1006，轴座DN100 CP18630E-00 VARI密封圈￠30 DN100 M1243，隔环DN100,80 CP2728C-00，弹簧圆柱销￠10X60 DN100 GB879-86，联轴器DN100 CP22060D-01，弹簧圆柱销￠10X55 DN100 GB879-86，O型轴密封圈￠30 DN100 M1242，套环DN100 CP29768D-00，支撑环DN100 CP29767D-00，插入式密封圈DN100 P1586C-01，O型密封圈DN100 M5204，插入式密封圈DN100 P17458C-01，顶板DN80 CP29769D-00，密封组件DN100 M3227，底部接头DN100 CP4353B-00等
二、圆顶阀原理：
圆顶阀DN100 P38571D-00的开启和关闭动作是在阀体与阀芯之间以一种无接触式的状态进行，而该圆顶阀在关闭后其阀体内独特的充气密封装置可自动将阀内通道牢固地密封并使该圆顶阀一侧的输送空腔处于可靠的压力输送状态。这样可以保证气力输送系统在运行中不出现故障，运行可靠。因为对圆顶阀内部组件的独特设计，实现了由于阀体内物料的无阻碍的流动以及该阀在启、闭过程中阀体与阀芯间无接触的相对运动使得圆顶阀在物料流动中和阀的启、闭中做到了无磨损。
圆顶阀阀芯是一个球面圆顶，圆顶阀在开关过程中，阀芯与橡胶密封圈间保有约0.5~1.2mm的间隙，使阀芯与橡胶密封圈可以以无接触的方式运动，目的是使阀芯与橡胶密封圈之间不产生摩擦，减少磨损。圆顶阀的气动执行元件为90度回转摆动气缸，通过转轴驱动圆顶阀阀芯转动。圆顶阀的工作过程为：阀芯转动关闭后再对密封圈充气，先将密封圈排掉气，然后阀芯转动打开，密封圈不充气 这样完成一个循环。常态：阀芯处于关闭位置时，转臂上的调整螺钉压在二位三通机动滑阀的顶杆上，气源对密封圈供气，压力表上显示出作用在密封圈上的压力。 打开状态：90°回转气缸开始动作前，先经过延时器将密封圈内的气从二位三通机动滑阀的排气孔排掉后，此时阀芯开始转动打开，在转动过程中，阀芯与密封圈之间不接触。关闭状态：在关闭的指令下，气缸开始反向动作，当阀芯转动至关闭状态后，转臂上的调整螺钉压住二位三通机动滑阀的顶杆，然后气源经过延时器从二位三通机动滑阀的进气孔对密封圈供气。充气式圆顶阀适用于通过松散、干燥、非粘性、可流动的固体物料密封输送系统，特别是发电厂的灰渣系统。
三、圆顶阀的特点：
①、整个膛内无阻碍的物料流动
②、设计简单、可靠
③、开闭灵活，可以关断动态和静态的物料柱
④、规格尺寸齐全：DN50-DN300
⑤、关闭时可形成牢固的压力密封
⑥、可承受－20℃到480℃的温度
⑦、使用寿命长，维护量低
⑧、电厂物料输送系统正常运行，插入式密封圈寿命长达一年以上
四、订货须知：
1.订货前未选定型号，请您提供相应的技术参数，如：管道通径，介质种类，介质温度，工作压力，连接方式，安装方式，环境温度，及其他特殊功能要求，我们的专业工程师会及时与您沟通落实相应的型号。
2.由设计院所或单位部门选定我公司产品的，按指定型号与我公司客服部订购，同时也需要提供相应的技术参数。
3.使用工况非常重要或管路系统比较复杂时，请您务必提供管路安装示意图及详细参数，由双方工程师共同沟通审核把关。
五、安装须知：
1.安装前，请仔细阅读产品的使用说明书，查核产品是否符合使用要求，熟悉安装要点，做好准备工作；
2.严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道预留的阀门安装距离适当，法兰两边加垫片。
3.两管道中心与阀门通经中心应保持同轴，法兰面平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
4.正确安装、使用和检修圆顶阀，有任何疑问可直接联系本公司。
六、注意事项：
1、橡胶密封圈充气压力应保证在0.3-0.6MPa且高于输送压力0.15MPa,气缸工作压力0.45-0.65MPa，使用洁净、干燥、无油压缩空气。
2、插入式密封圈，圆顶阀圆顶属于易损品，需备足备件。
