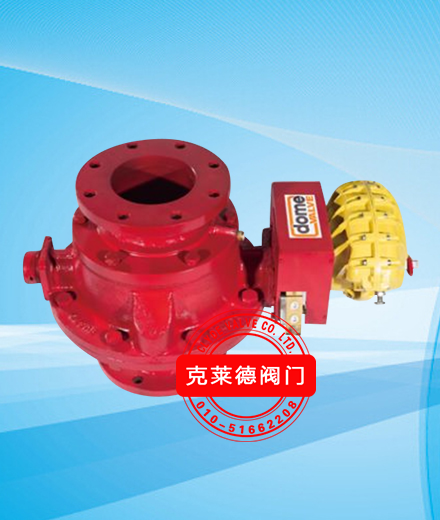

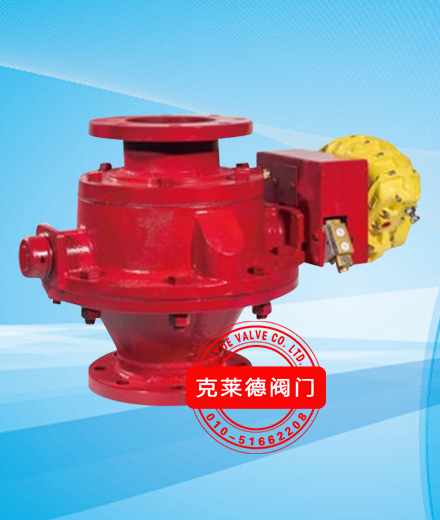

在线圆顶阀DN200 P30667D-00/CH0332D-00





名称: 在线圆顶阀DN200 P30667D-00/CH0332D-00
品牌: 克莱德CLYDE
别名: 圆顶阀DN200
用途: 气力输送,电厂专用


一、圆顶阀简介:

在线圆顶阀DN200   P30667D-00/CH0332D-00专门用于气力输送系统,同时也可以作为独立的产品提供给客户。在工业中的应用领域包括电力、食品、医药、化工、塑料、矿山、钢铁等行业。常用的输送物料有:研磨料,颗粒,粉末,灰,化学品,矿石,煤炭,易碎品等。

在线圆顶阀DN200   P30667D-00/CH0332D-00主要配置:扇形气缸DN200  A1142,限位开关A1011阀体 DN200 CP26999B-01,圆顶 DN200 CP1158B-00,传动轴 DN200 CP1016D-00,组合式轴承 DN200 P8011D-00,V型防尘圈¢75 DN200  M3415轴座DN200 CP19642E-00,VARI密封圈 ¢50 DN200 M1171隔环 DN200 CP2147C-00,弹簧圆柱销 ¢14X80  DN200  GB879-86,O型轴密封圈¢50 DN200  M1162顶板 DN200 CP29669D-00,顶部接头 DN200 P29757B-00,套环 DN200 CP29617D-00,支撑环DN200 CP29616D-00,插入式密封圈 DN200 P5524C-01,O型密封圈 DN200 M5206铸件联轴器 DN200 CP21761C-00,联轴器 DN125  DN 150 CP19643E-00,Y插轴套 ¢25 x ¢20 x ¢20 DN200 M3017弹簧圆柱销 ¢14X90  DN200  GB879-86,高温插入式密封圈DN200  P17460C-01,密封组件 DN200 M3231,底部接头 DN200 CP4355B-00,气缸维修组件 DN200/100  A2376,气缸上支架 200mm圆顶阀 CP21584B-00

二、圆顶阀原理:

①、排气圆顶阀可以切断进入压力罐的流动料流或者静止料柱,然后关闭实现密封。从而保证罐内的充填率为100%,且无须依赖于发送罐的料位计,所以控制原理简单可靠。

②、当处理磨琢性物料时,内嵌于圆顶阀座的可膨胀压力密封圈,保证阀门前后的工作压力差。弹性的可膨胀密封圈可以内陷物料颗粒,避免了由于压差作用物料颗粒发生滑动,对阀座和密封圈的磨损。

③、当渣浆、散装粉末、颗粒、团块或充满气体的灰尘将磨损密封圈,导致无效密封。可膨胀密封圈对此提供了连续的磨损补偿。压力差将加速传统的硬密封阀的磨损,可膨胀密封圈对此提供了连续的磨损补偿。

④、热膨胀将有碍圆顶阀的连续动作;可膨胀密封圈可在-40℃至320℃温度范围内提供磨损补偿;特殊构造的圆顶阀可胜任高于此温度范围的工作。

⑤旋转中的穹形阀芯在阀体内的位移动作使密实的物料柱得以转动,被物料完全填满的圆顶阀因而能穿过塞满的物料关闭并密封。

综上所述,天津上实电力设备有限公司提供的圆顶阀设计坚固,兼具有上述任何恶劣条件的应用环境中稳定运行,可胜任其它阀无法承担的工作。

三、圆顶阀的特点:

①、整个膛内无阻碍的物料流动

②、设计简单、可靠

③、开闭灵活,可以关断动态和静态的物料柱

④、规格尺寸齐全:DN50-DN300

⑤、关闭时可形成牢固的压力密封

⑥、可承受-20℃到480℃的温度

⑦、使用寿命长,维护量低

⑧、电厂物料输送系统正常运行,插入式密封圈寿命长达一年以上

四、订货须知:

1.订货前未选定型号,请您提供相应的技术参数,如:管道通径,介质种类,介质温度,工作压力,连接方式,安装方式,环境温度,及其他特殊功能要求,我们的专业工程师会及时与您沟通落实相应的型号。

2.由设计院所或单位部门选定我公司产品的,按指定型号与我公司客服部订购,同时也需要提供相应的技术参数。

3.使用工况非常重要或管路系统比较复杂时,请您务必提供管路安装示意图及详细参数,由双方工程师共同沟通审核把关。

五、安装须知:

1.安装前,请仔细阅读产品的使用说明书,查核产品是否符合使用要求,熟悉安装要点,做好准备工作;

2.严禁装上阀门后施焊法兰,以免损坏阀门密封圈。管道预留的阀门安装距离适当,法兰两边加垫片。

3.两管道中心与阀门通经中心应保持同轴,法兰面平整,不允许法兰面有较大的偏斜,以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。

4.正确安装、使用和检修圆顶阀,有任何疑问可直接联系本公司。

六、注意事项:

1、橡胶密封圈充气压力应保证在0.3-0.6MPa且高于输送压力0.15MPa,气缸工作压力0.45-0.65MPa,使用洁净、干燥、无油压缩空气。

2、插入式密封圈,圆顶阀圆顶属于易损品,需备足备件。

七、公司介绍及承诺:

天津上实电力设备有限公司是一家专业从事气力输送系统和管道阀门的流体控制设计、安装、调试、技术服务的新型工程技术公司。多年的现场维护检修经验和专业团队,能为客户提供满意的驻厂维护,为客户提供方案设计、技术研发、设备安装和系统集成的全方位服务。

我公司承诺,所出售备件经品管部门检验合格出厂,一律保证使用12个月以上(除使用不当,人为,不可抗力外),保质内免费保修或更换。
